噴粉流水線主要包括：前處理設備、噴粉係統、高溫固化、熱源係統、電控係統、懸掛輸送鏈等。

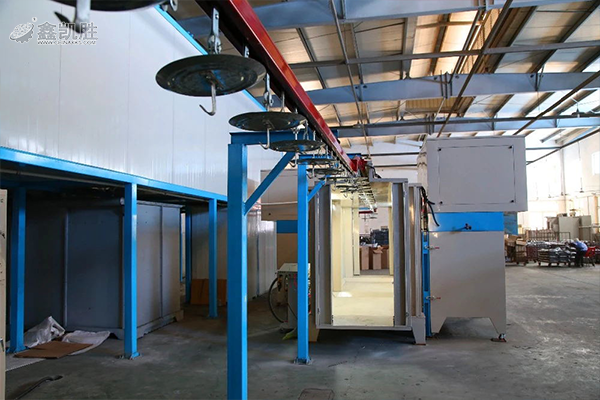

▲ 鈑金噴粉流水線

1、 前處理設備

噴淋式多工位前處理機組是表麵處理常用的設備，其原理是利用機械衝刷加速化學反應來完成除油、磷化、水洗等工藝過程。

鋼件噴淋式前處理的典型工藝是：預脫脂、脫脂、水洗、水洗、表調、磷化、水洗、水洗、純水洗；前處理還可采用拋丸清理機，適用於結構簡單、鏽蝕嚴重、無油或少油的鋼件，且無水質汙染。

2、 噴粉係統

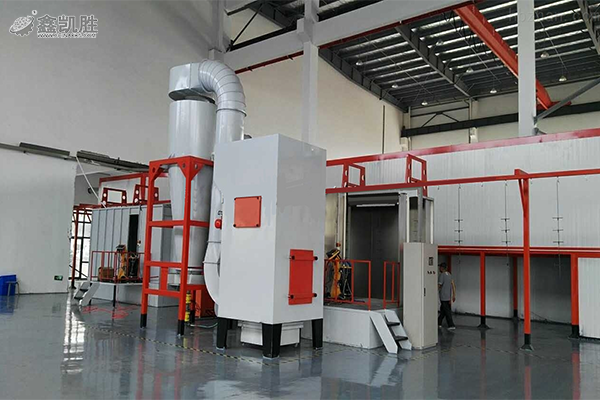

▲噴粉流水線

噴粉流水線中噴塗係統采用的是粉末原塗料，粉體噴塗中的小旋風+濾芯回收裝置是較先進，換色較快的粉末回收裝置。噴粉係統的關鍵部分建議選用進口產品，噴粉室、電動機械升降機等部件全部國產化。

3、 高溫固化

      烘爐是塗裝生產線（噴粉流水線）中的重要設備之一，它的溫度均勻性是保證塗層質量的重要指標。烘爐的加熱方式有：輻射、熱風循環及輻射+熱風循環等，根據生產綱領可分單室和通過式等，設備形式有直通式和橋式。熱風循環烘爐保溫性好、爐內溫度均（jun1）勻、熱損失少，經測試，爐內溫差小於±3°C,達到先進國家同類產品的性能指標。

4、 熱源係統

      熱風循環是噴粉流水線目前應用較普遍的加熱方式，它利用對流傳導原理對烘爐進行加熱，達到工件的幹燥和固化。熱源可根據用戶的具體情況選擇：電、蒸汽、燃氣或燃油等。熱源箱可根據烘爐的情況而定：置於頂部、底部和側部。循環風機為特製耐高溫風機，它有壽命長、能耗低、噪聲低、體積小等優點。

5、 電控係統

粉末塗裝流水線電氣控製有集中和單列控製。集中控製能采用可編程序控製器（PLC）來控製主機，根據編製的控製程序對各工序進行自動控製，數據采集和監視報警。單列控製是塗裝生產線中常用的控製方式，各個工序單列控製，電控箱（櫃）設置在設備附近，造價低、操作直觀、維修方便。

6、 懸掛輸送鏈

      懸輸機是工業流水線、塗裝線的輸送係統，也是噴粉流水線不可缺少的一部分，深圳鑫凱勝生產定製的倉儲貨架和異型路燈合金鋼管塗裝線。工件吊裝在專用掛具上（承重達500-600KG），進出道岔平滑，道岔根據工作指令由電氣控製進行開合，滿足工件在各處理工位的自動輸送，在強冷室、下件區域內平行積放冷卻，並在強冷區域設掛具識別和牽引報警停機裝置。該積放式懸輸機，具有造價低（約為國內同類產品的1/3）、承重大、節省場地等優點。

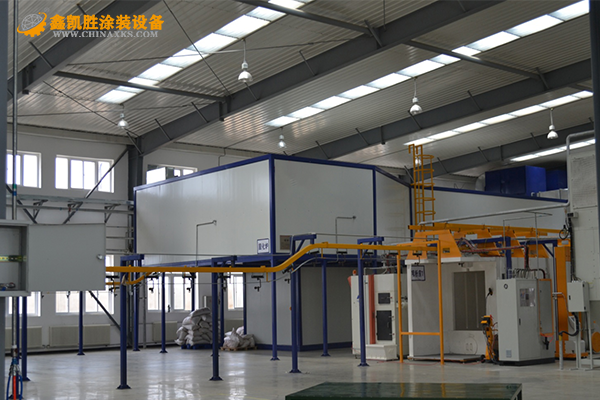

▲ 全自動噴粉流水線設備

噴粉流水線的相關設備：

1、靜電噴塑機（靜電粉末噴塗機）1台或多台

2、具有粉末回收功能的噴房（單工位或雙工位）

3、噴塑烤箱：以電為能源，整體同熱交換烘箱和主電熱烘箱組成，電烘箱外層采用鋼板結構，內層及熱交換器采用不鏽鋼製作，保溫層采用岩棉及石棉材料，保溫層厚度達100mm，電烘箱具有保溫效果好、經久耐用等優點。當烘箱內溫度為200-400℃時烘箱表麵溫度不超過60℃。

4，自動噴槍控製櫃

5，自動噴塗往複機
