施耐德PLC內部拆解

　　今天，為了揭開PLC的神秘麵紗，小編特意拿今年剛剛發布的施耐德電氣Modicon M262來做一個內部拆解，看看這個代表最先進技術的PLC究竟有哪些特殊的設計，為何既能做到性能優異又能做得超級穩定可靠的？

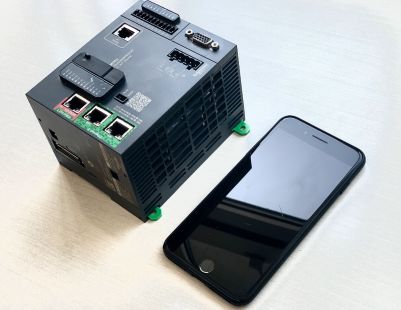

　　這就是這次要解剖的施耐德電氣最新PLC——Modicon M262，和iphoness手機大小類似，兼具邏輯控製和運動控製功能，還具有直接上雲等物聯網特性。

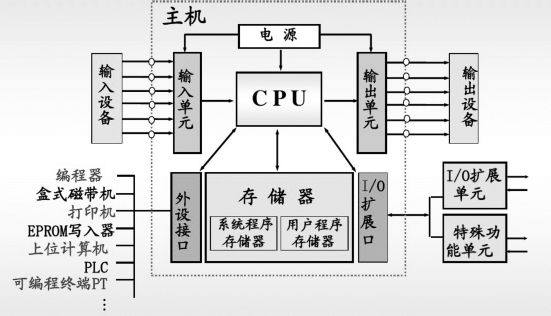

　　簡單理解，PLC就像一台小型的電腦，CPU負責處理數據，包括邏輯的運算、計時、計數、算數運算和傳送、通信聯網，對編製的程序進行編譯、執行命令，把結果傳送到輸出端。PLC的內存（存儲器）包括兩部分，一個是存放係統程序的ROM，這個隻讀存儲器裏的內容PLC出廠前已將其固化，用戶不能更改，另一個是存放用戶程序和工作狀態數據的可讀寫RAM存儲器。

　　然後還有輸入輸出單元以及I/O擴展接口，這些是負責和外部設備連接的。最後還有一個電源模塊，將外部的輸入電源經過處理後，轉化成PLC的CPU、存儲器、輸入輸出接口等內部電路工作所需要的直流電源，例如24V。

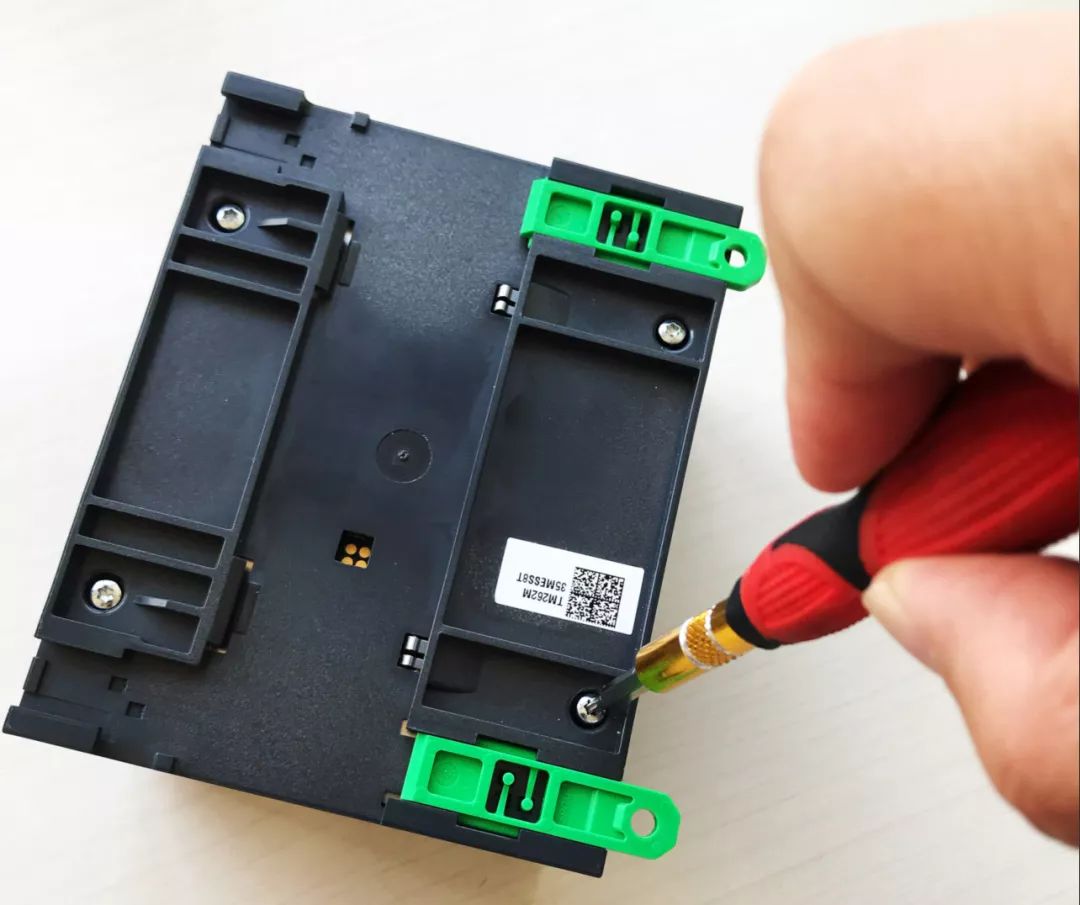

　　首先，我們把M262翻過來，可以看到底部有4個螺釘，不過是內六角的，常見的一字和十字螺絲刀無法擰開，這也可以避免一些人隨意打開PLC。我們用專門的內六角螺絲刀輕鬆擰開了4個螺釘。

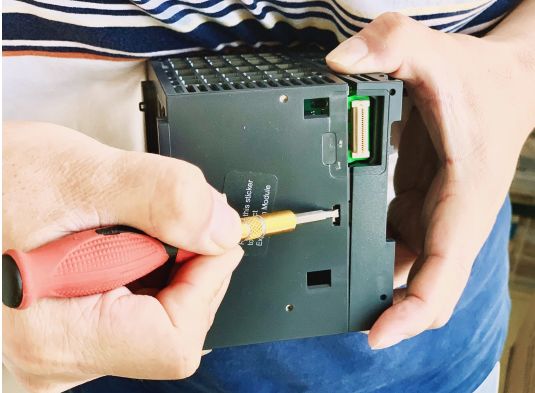

　　不過，雖然4個螺釘都擰下來了，但M262的底蓋和上蓋之間仍然用一圈卡扣緊緊固定在一起。隻能用一字螺絲刀一個個頂進去然後用力掰開底蓋。

　　一圈的卡扣都一一鬆開後，就順利分開底蓋和上蓋了。

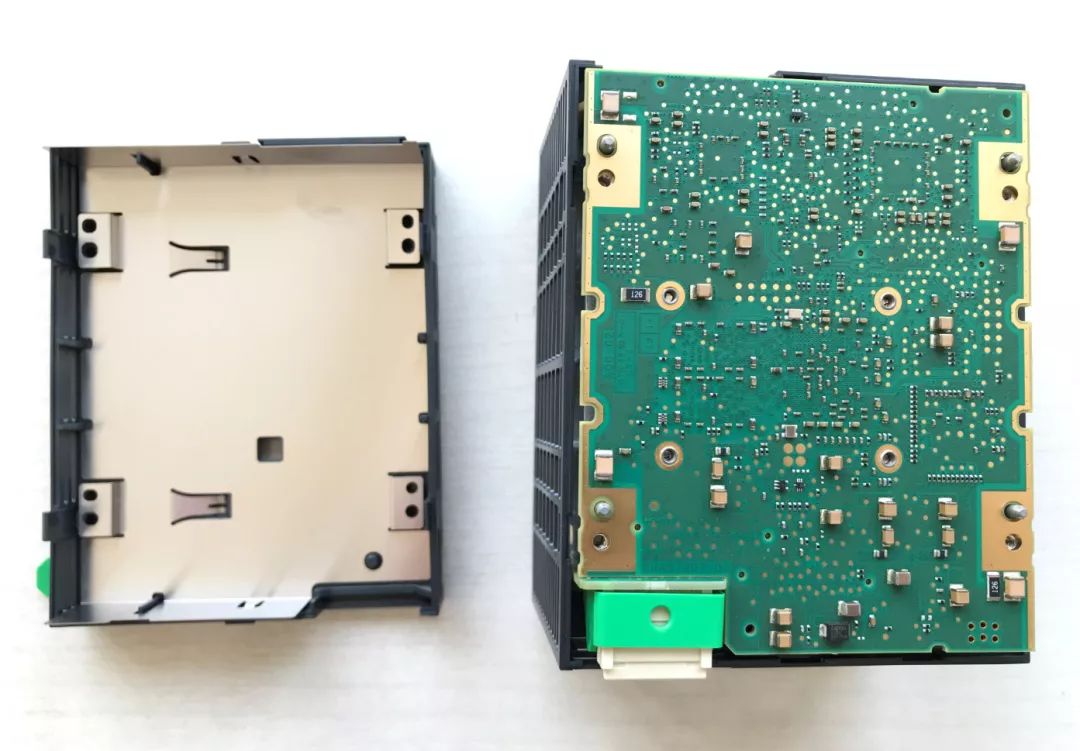

　　打開後蓋後，就可以看到M262的主板背麵了，采用的綠色的PCB板，做工精良，顏色均勻，表麵光滑、平整，沒有任何氣味。密密麻麻的焊點布置整齊，而且做過專門的固定處理，不像普通商業電腦主板那樣都有毛刺，摸上去一點也不剌手。特別值得一提的是，上蓋內側附有一個不鏽鋼薄板，其上有2個卡扣供軌道安裝時使用，這一整張不鏽鋼板不僅可以防止灰塵等進入PLC，而且可以很好的屏蔽EMI電磁幹擾，這一點對PLC穩定性來說十分重要，一會打開上蓋會看到同樣的設計。

　　打開底蓋後，就可以直接取下上蓋了。取下之後，可以看到PLC上麵和兩個側麵都同樣用一塊薄鋼板包著，這樣，除了用於散熱的兩個側麵外，PLC的4個麵都有屏蔽EMI設計了。

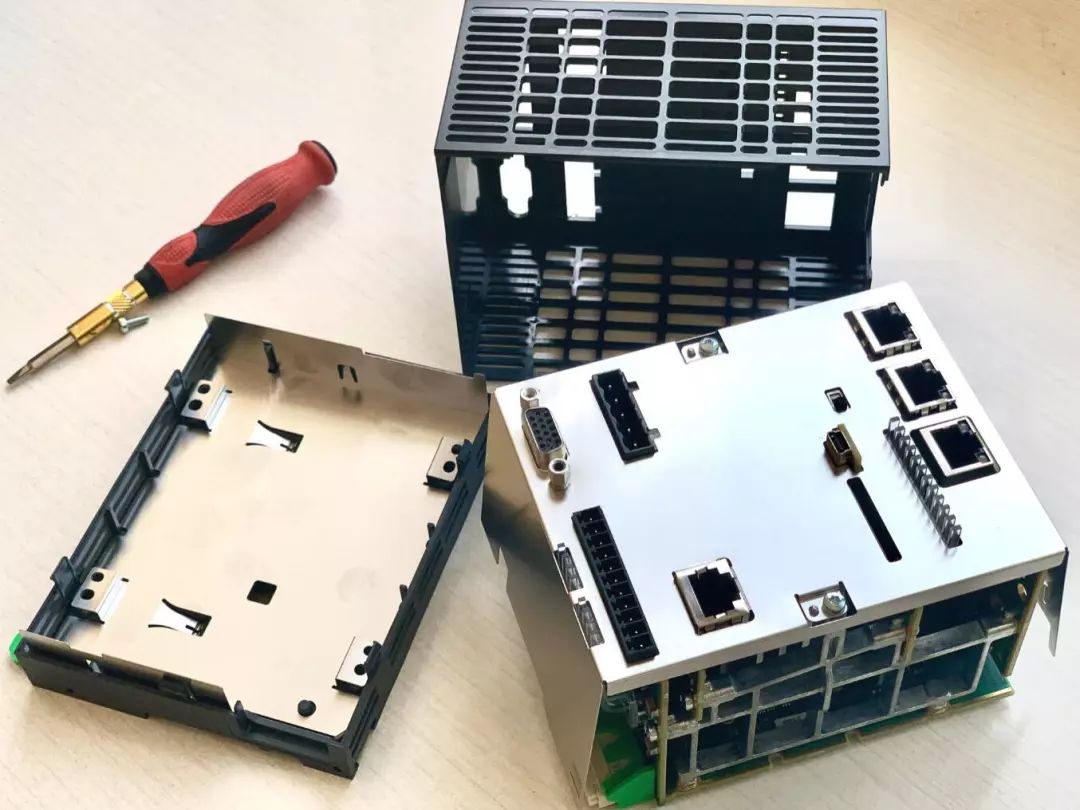

　　下麵把M262上麵的屏蔽鋼板拆下來，這塊鋼板是通過編碼器接口邊上的兩個外六角螺柱和中間兩側的兩個內六角螺釘固定的，需要用外六角螺絲刀或者尖嘴鉗來擰開。擰開這4個螺釘後，就可以取下屏蔽罩，M262的廬山真麵目就全暴露在我們的眼前了。

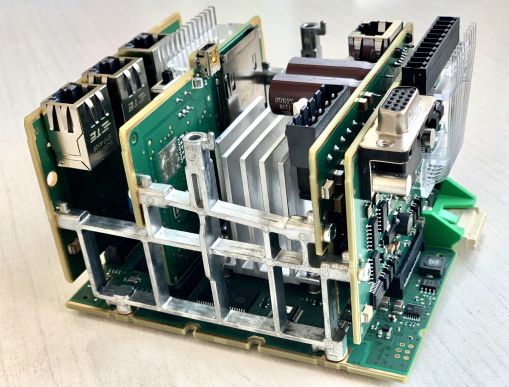

　　我們可以看到，整個M262設計的十分緊湊、規整。采用了模塊化結構，易於實現分布式的配置，共由一塊主板和4塊立式擴展板組成，5塊板通過一個金屬框架固定，結構堅固，抗震動衝擊性能很強。4塊擴展板依次為網絡通信模塊、輸入和SD存儲卡模塊、電源模塊和輸入模塊。

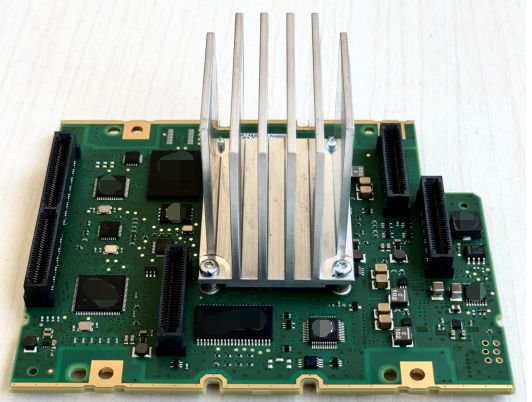

　　我們可以直接從底部拔出M262的主板。主板上可以看到一個碩大的鋁製散熱片，下麵是這個PLC的CPU，在PLC中當然絕不會使用風扇來散熱的。板子四周都有沉金，既能加強了板子的平整度，而且也保證了板子良好的接地。板子的厚度達到了2mm，剛度非常好，雙手使勁掰也沒有絲毫變形。

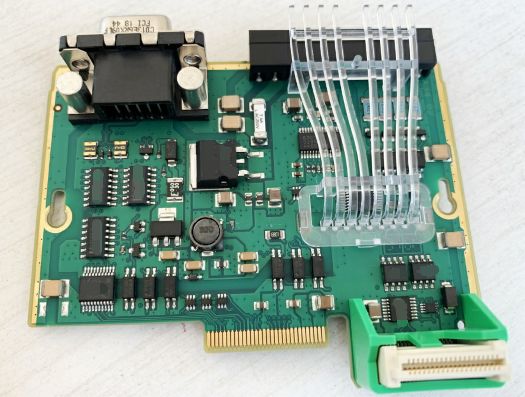

　　這是M262的輸入輸出模塊電路板，有I/O輸入輸出，編碼器接口以及擴展接口，整個板子和主板一樣，設計的十分規整，做工考究。

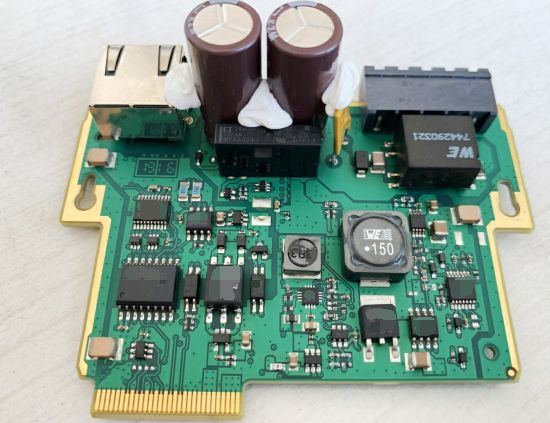

　　這是電源模塊。支持24V直流供電，同時帶一個常開的看門狗信號。在這塊板上最明顯的是有2個大電容，而且用了多塊發泡膠進行了抗震加固。這是用來做電源濾波的鋁電解電容，規格是35V、1500μf。

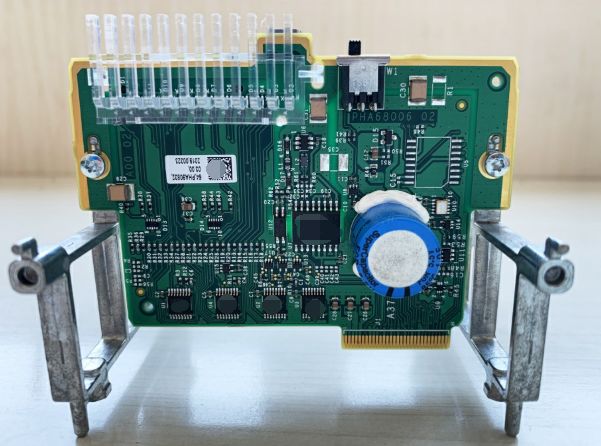

　　這是停止開關和SD卡、mini USB接口模塊。在這裏最明顯的是有一個藍色的超級電容(supercapacitor)，這是在PLC突然斷電的時候給PLC繼續供電以保持數據不會丟失和維持時鍾用的。以前往往是用電池來作為備用電源的，現在用超級電容更穩健可靠。

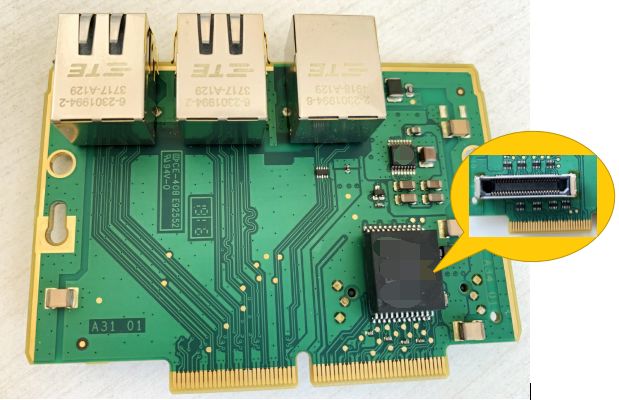

　　這是通信網絡的電路板，共有3個以太網口，其中最右邊的同時支持Sercos實時運動控製總線。在右小角還有一個黑色的PULSE公司HX5008千兆工業級網絡濾波器，在其背麵是一個千兆網絡擴展口。

　　當然，回到這次拆解的Modicon M262控製器本身，無論是做工還是CPU、存儲器等部件的選用都是十分高端和領先的，高性能處理器、大內存、高帶寬通信網絡、低功耗，這都代表著當前PLC的發展趨勢。
